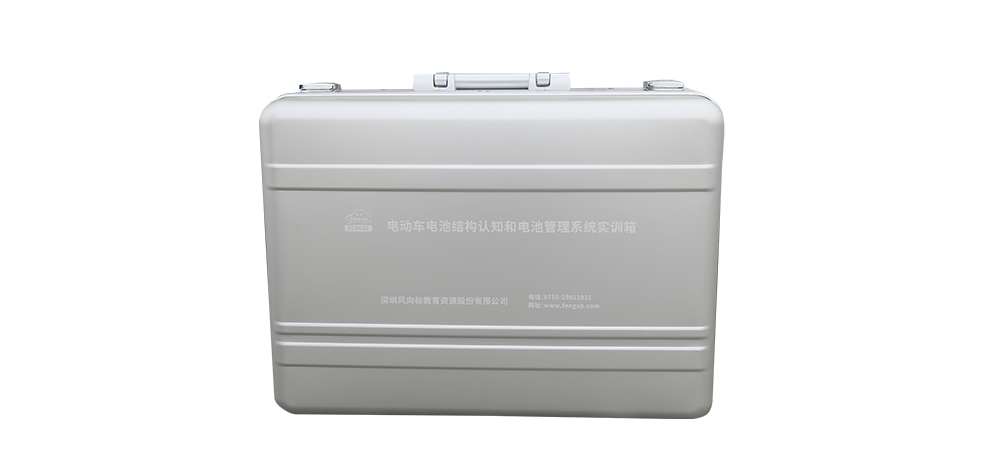

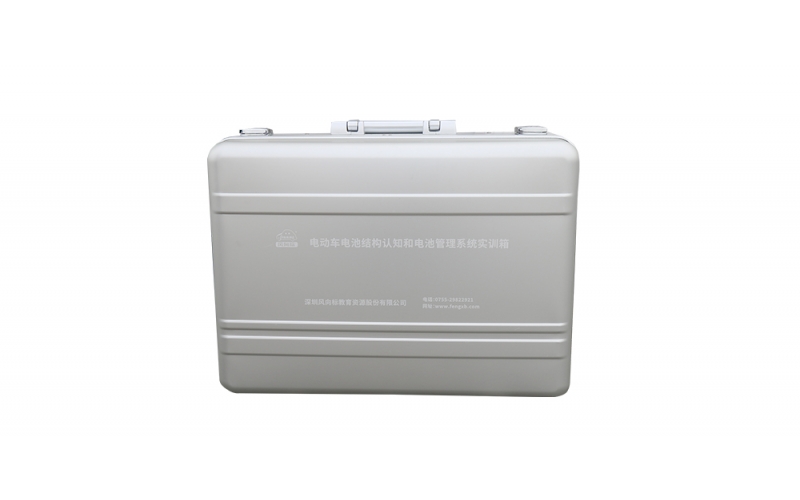

鋁鎂合金一次壓鑄成型箱體，3P3S  18650電池組，帶有均衡功能的電池充、放電管理系統控制板，面板，電路原理圖，檢測端子。

二、功能

1、通過電池包各電池串并聯情況與電池控制板了解動力電池包組成原理。本實驗采用9個鋰離子電池三串三并與電池控制板組成。

2、可以通過沒有外包裝的電池包測量充、放電時各單體電池充放電電壓和電池包總電壓情況。

3、過充保護：當檢測到單體電池電壓充滿（單節電池4.2V，電池包電壓大于12.6V時），斷開充電保護電池。當電壓低于4.1V時解除。

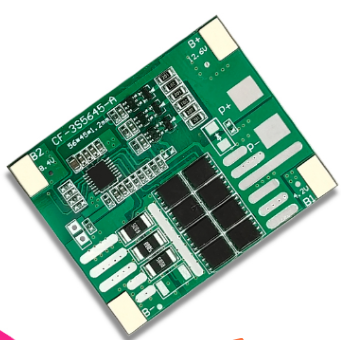

4、均衡保護：本電池包采用普遍應用的被動均衡管理電池不均衡問題。被動均衡有成本低和電路設計簡單等優勢。被動均衡采用電阻放電消耗達到充電均衡電壓效果。當電池包有一節到達4.18V時，保護板上的這節均衡就會自動開啟均衡，保護板的均衡電阻就會以35MA電流進行放電。

5、過放保護：當檢測到電池過放電壓低于設定值時，控制板自動斷開放電電源，保護電池過放，（單體電池電壓低于2.7伏，電池包低于8.1V）停止電流輸出。當檢測到單體電池電壓大于3V時恢復。

6、溫度保護：當充放電溫度超過一定值時，控制板斷開充放電電源，保護電池包。

7、短路保護：外部負載短路時，斷開電流輸出，只有斷開負載或充電激活時才恢復

8.均衡功能：工作原理和作用是這樣子的，當您的電池電壓有--節到達(聚合物4.18V,鐵鋰3.6V)時，保護板.上的這節的均衡就會自動開啟均衡開啟后保護板.上的均衡電阻就會開始以35MA的電流進行放電(均衡開啟放電時，保護板背部會有輕微的熱量，這是正常反應。)

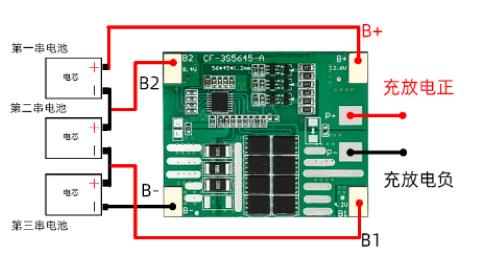

9.接線：一.先接B-線到電池總負極(B-線-一定要焊短線)，再接排線(接排線上之前，一定要先把排線從板上拔下）二.從B-開始接線，B-接電池總負極，第二條排線B-1接第一串電地正極，第三條排線B-2接第二串電池正極,第四條排線B-3接第三串電池正極....類推。   三、最后量一下電池總電壓與保護板輸出電壓是否相等，相等保護板才是正常工作的。

三、技術參數

1.體積：長寬高=550*450*200mm

2.重量：9KG

3.工作電壓：12V

4 過充保護：檢測電壓: 4.2V      解除電壓: 4.15+0.05V

5.過放保護：檢測電壓: 2.7V    解除電壓: 3.0+0.1V

6.短路保護:  觸發條件:外部負載短路   解除條件:斷開負載/充電激活

7.溫度保護：溫度保護：NA     放電高溫解除電壓NA

8.工作溫度： 30/+80°C
