1、本套系統實訓箱由模擬電路，數字電路，模數混合電路等160多種電子產品模塊構成，根據客戶需求，客戶可以自主選擇要哪些模塊。

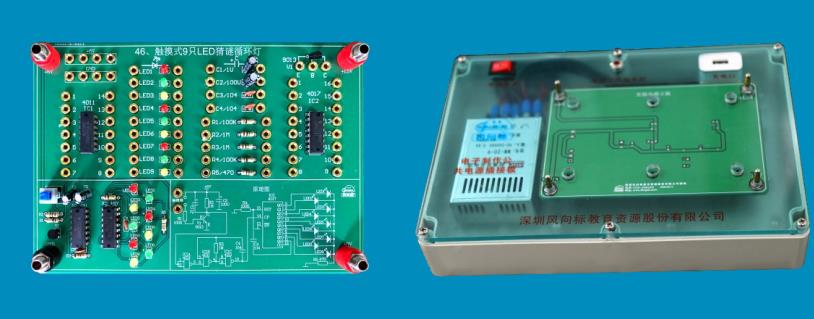

2、每一個電子產品模塊分為三個區域∶成品區，電路圖區，散件+插接孔區。

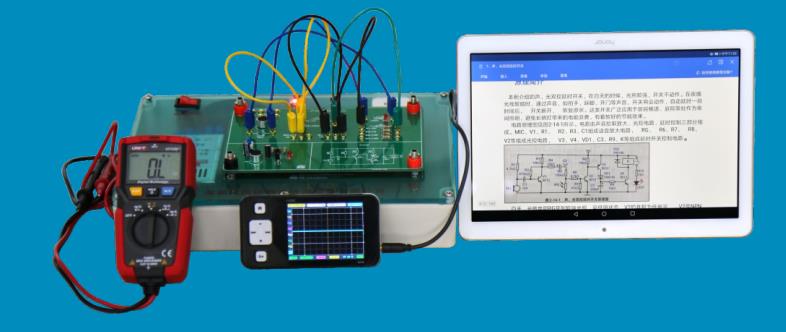

2、配套的有∶帶有各種電壓輸出的通用試驗主板模塊，示波器，萬用表，一字頭螺絲刀，9.8寸平板電腦，兩端帶有香蕉插座的連接線，平板電腦和示波器充電用數據線，電源線。

3、平板電腦里裝有電子版的各個模塊對應的實訓說明，電路圖和原理講解，方便教師備課，做課件，出練

習題等;還有電子元器件的功能和原理介紹，有儀器儀表的使用方法，有實驗注意事項。

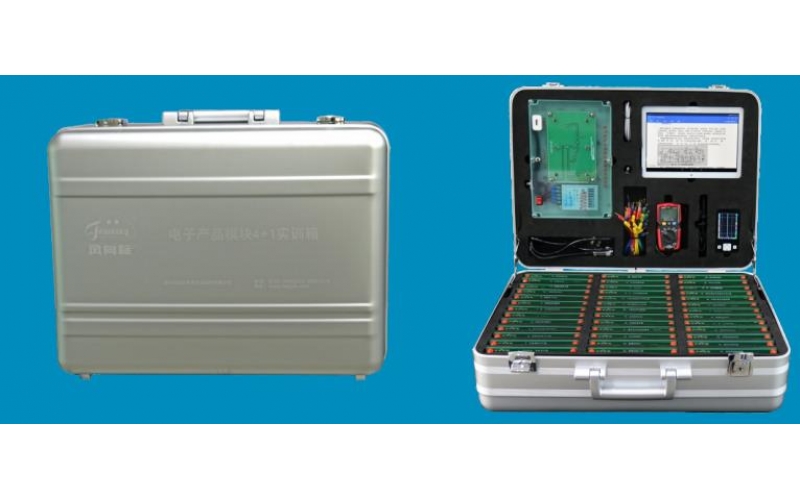

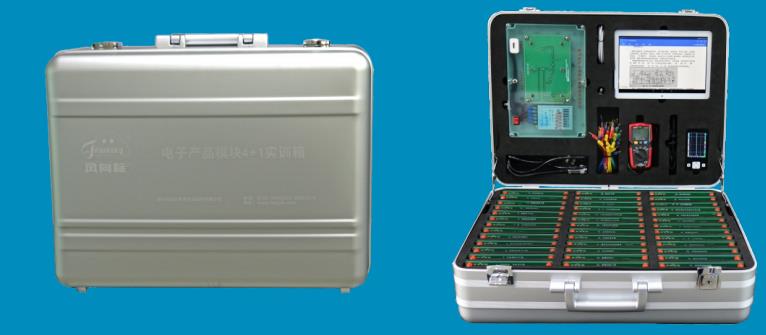

4、本套箱體，采用純鋁一次壓鑄成形工藝，經過氧化噴砂處理，鐳雕刻字而成。

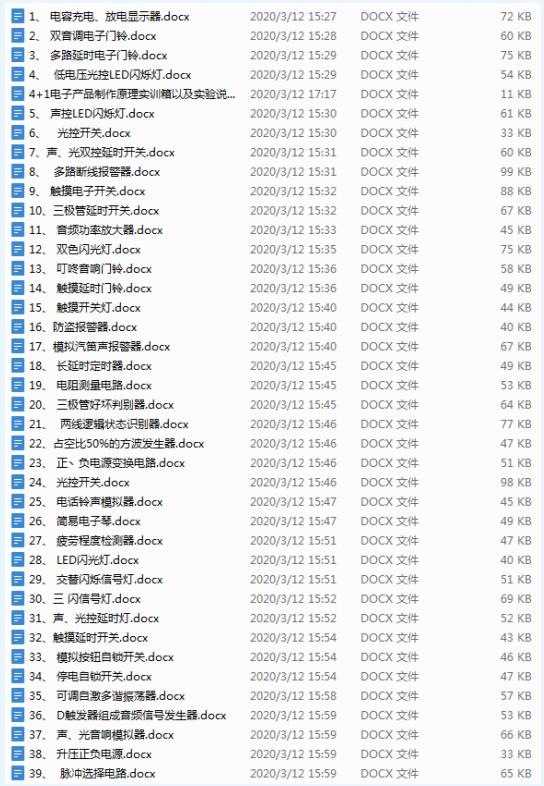

具體電子制作種類目錄如下∶（平板電腦里有每—個實驗對應的原理講解和電路圖）

5、聲、光雙控延時開關

原理簡介：

     本例介紹的聲、光雙控延時開關，在白天的時候，光照較強，開關不動作。在夜晚光線較暗時，通過聲音，如拍手、跺腳、開門等聲音，開關將會動作，自動延時一段時間后，開關斷開，恢復原狀。這類開關廣泛應用于居民樓道、庭院等處作為夜間照明，避免長明燈帶來的電能浪費，有著較好的節能效果。

    電路原理圖見圖2-14-1所示。電路由聲音拾取放大、光控電路、延時控制三部分組成。MIC、V1、R1、 R2、R3、C1組成話音放大電路，RG、R6、R7、R8、V2等組成光控電路，V3、V4、VD1、C3、R9、K等組成延時開關控制電路。

白天，光敏電陽RG受到較強光照，皇低陽狀態，V2的基極為低由平。 V2是NPN管，所心以八V2者。由源正極經過R8送入V3的基極，V3是PNP管，故當V3基極處于高電平時，V3也截止。V4是NPN管，其基極為低電平，故V4也處干截止?fàn)顟B(tài)，繼電器K不動作，常開觸點所接LED1熄滅。

    在晚間，由于光線較暗，RG呈現較高電阻，此時，如果有拍手等突發的聲音，則話筒MIC會接收到聲音，并將其轉換為電信號，該信號經過C1送入由V1組成的放大器，放大后的信號經過R4、C2、R5、R6送入 V2的基極，V2、V3均開始導通，從V3的集電極輸出的電信號經VD1對C3充電， 這個充電過程很快，因此 V4的基極也很快呈現高電平。V4導通，繼電器K吸合，常開觸點閉合，LED1點亮。當拍手的聲音消失后，V2、 V3截止，但由于C3上還存有電荷，通過R9向V4放電，V4維持導通，繼電器K也繼續處于吸合狀態。C3隨著放電的進行而儲存的電荷逐漸減少，V4的基極電位逐漸降低，直至截止，繼電器K線圈失電，常開觸點斷開，LED1熄滅，完成一次延時控制過程。
