產品簡介選用336V動力系統，主要展示“三大電”系統，包括動力電源系統、電驅動系統、充電系統、降壓系統、各操作系統等，真實地呈現電驅動系統核心零部件之間的連接控制關系、運行參數，以及高壓系統安全注意事項，幫助學員掌握主流純電動轎車電驅動系統邏輯控制原理，故障分析和處理能力，適用于職業技術學院動力電池和驅動系統實操診斷學習。產品特點1. 動力電池采用主流電動車圓柱形18650三元鋰電芯，單體電池電壓
產品簡介
選用336V動力系統，主要展示“三大電”系統，包括動力電源系統、電驅動系統、充電系統、降壓系統、各操作系統等，真實地呈現電驅動系統核心零部件之間的連接控制關系、運行參數，以及高壓系統安全注意事項，幫助學員掌握主流純電動轎車電驅動系統邏輯控制原理，故障分析和處理能力，適用于職業技術學院動力電池和驅動系統實操診斷學習。
產品特點

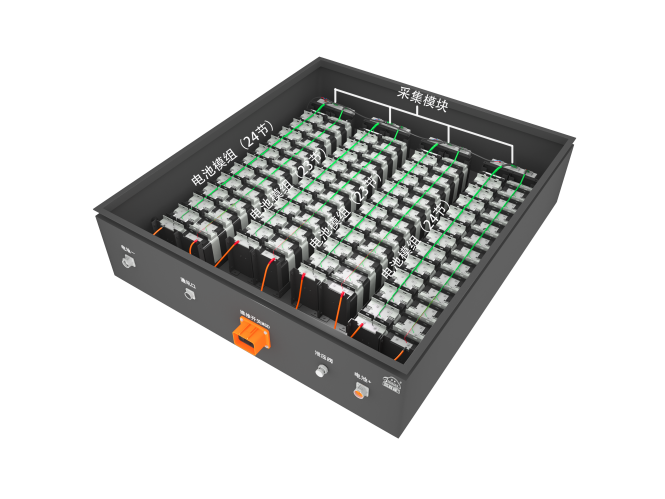

1. 動力電池采用主流電動車圓柱形18650三元鋰電芯，單體電池電壓3.65V，容量2.5AH，電池包額定電壓336V（三元鋰電池共92節）。
2. 電池管理系統采用分布式，4個采集模塊，一個主控模塊，監測方式與國內主流比亞迪、北汽、江淮純電動車相同。
3.配備動力電池包10寸顯示器（帶觸摸功能），可分頁顯示每節動力電池實時電壓、多處監測點實時溫度、各繼電器工作狀態、母線電流大小、充電數據、故障等電池包信息。
4. 配套70寸觸摸屏智能移動講臺，通過開放式數據采集系統顯示動力電池包內部數據。

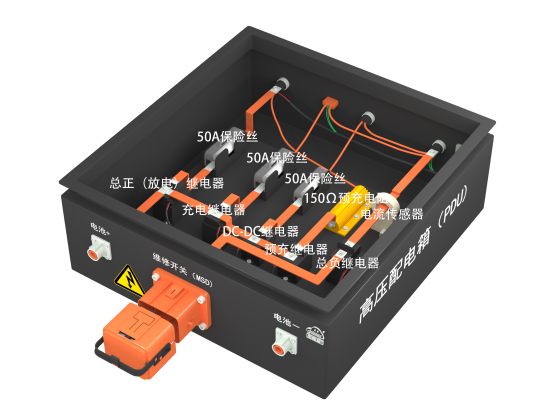

5. 配電模塊（繼電器，電阻，電流傳感器，高壓維修開關）單獨在一個模塊中，便于學員不拆裝電池包而學習高壓繼電器（不通電下為斷開狀態），電流傳感器，高壓維修開關等的工作原理以及控制方式和故障排除。

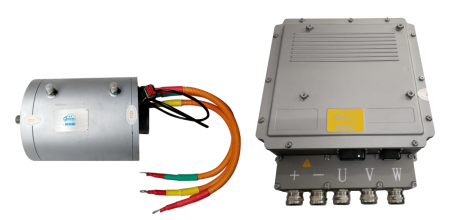

6. 電機控制器采用純電動車通用永磁同步交流控制器，控制原件為IGBT高壓大電流模塊；可提供電機控制器上位機程序，改變部分參數設置。
7. 高壓插接件都有高壓互鎖，高壓維修開關具有防短路功能，設備安裝急停開關，多方位保證安全性。
8. 制動器總成通過柔性傳動帶動負載裝置，負載大小可單獨調整，再現車輛下坡，平路行駛，上坡行駛，半坡起步，轉彎行駛等實際工況；使學員掌握實際工況下電流，電壓參數變化規律。
9. 臺架設故方法多樣，含機械原位設故，上位機軟件控制BMS設故，實車故障件設故等
實訓項目
1. 高壓安全操作項目實訓
2. 串并聯組合的電池測量
3. 單體電池故障排除
4. 模擬車輛不同工況運行
5. 電池管理系統故障排除
6. CAN通訊故障
7. 車輛無法啟動故障排除
8. 充電系統故障排除
9. 配電系統故障檢測
10. 驅動系統故障排除
11. 儀表不能顯示故障排除
12. 無法掛擋故障排除
13. 真空助力故障排除
14. 驅動電機相位不對故障排除
配套資源
實訓指導書，PPT課件，教學軟件/視頻，3D動畫資源。
