產品簡介

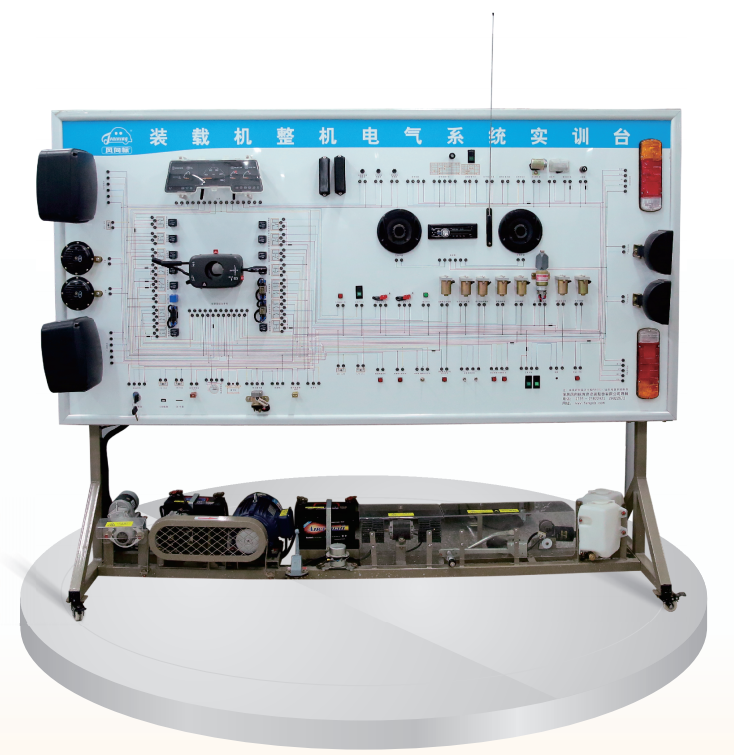

該設備采用小松裝載機WA380-3原車電器控制系統實物為基礎。充分展示裝載機全車電器控制系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對裝載機全車電器系統理論的認知和維修實訓的教學需要。

技術參數

外接電源∶ 交流220V

工作電壓∶24V.

工作環境溫度∶-40℃～+50℃

基本配置

裝載機電氣線路板（可根據用戶要求靈活配置），蓄電池、收音機，喇叭，點火開關，照明燈，操作儀表臺，變速箱組合開關，鏟斗。動臂接近開關，點煙器接口，變速箱切斷開關，工作燈開關停車危險指示燈開關，緊急制動開關，智能化故障設置和考核系統1 套。

適用機型∶小松、VOLVO

功能特點

·配備小松裝載機全車電器系統，能夠展示裝載機啟動、燈光、空調、音響、變速箱換擋、鏟斗大臂自動提升等裝載機整車電器控制系統的組成結構及原理。

·操縱各種電器開關及按鈕，可真實演示工程機械電器各系統的工作過程。

·裝載機電氣系統可模擬裝載機實際運行工況，設置多種實車電器系統常見30種故障;檢測故障點內容●及類型可根據用戶調整。

·執行元器件用LED燈顯示工作狀態。

·面板上帶有電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析工程機械電器各系統的工作原理。

·面板上安裝有檢測端子，可直接在面板上檢測挖掘機電器各系統電路元件的電信號，帶故障設置和檢測功能; 每一故障點可完成斷路故障、短路故障、虛接故障三種故障類型。

·裝載機電氣系統實訓臺架針對每一個電氣原件都在面板上設計了故障檢測端子，繪有彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖，學生可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。

·裝載機電氣系統臺架配備無線故障設置平板和軟件管理系統， 可通過故障設置平板實現裝載機故障無線設置和故障恢復的功能。

·實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。

·實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

·配備智能化故障設置和考核軟件管理系統（詳細介紹見附1）

配套軟件

裝載機電液控制實訓軟件（詳細介紹見附2）
