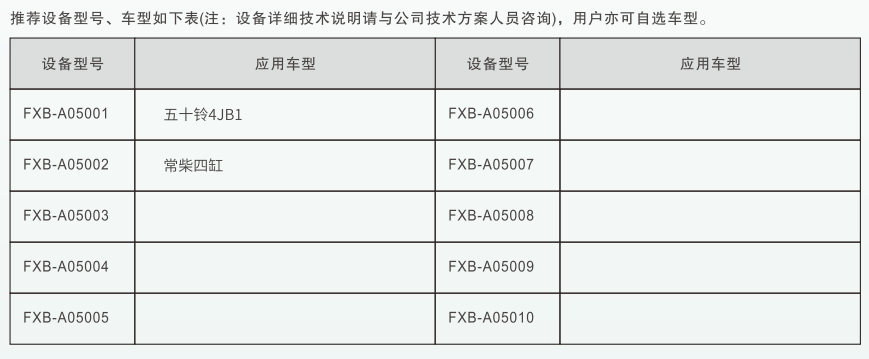

一、產品簡介（注∶以五十鈴4JB1為例） （不同車型功能配置參數以實際為主）

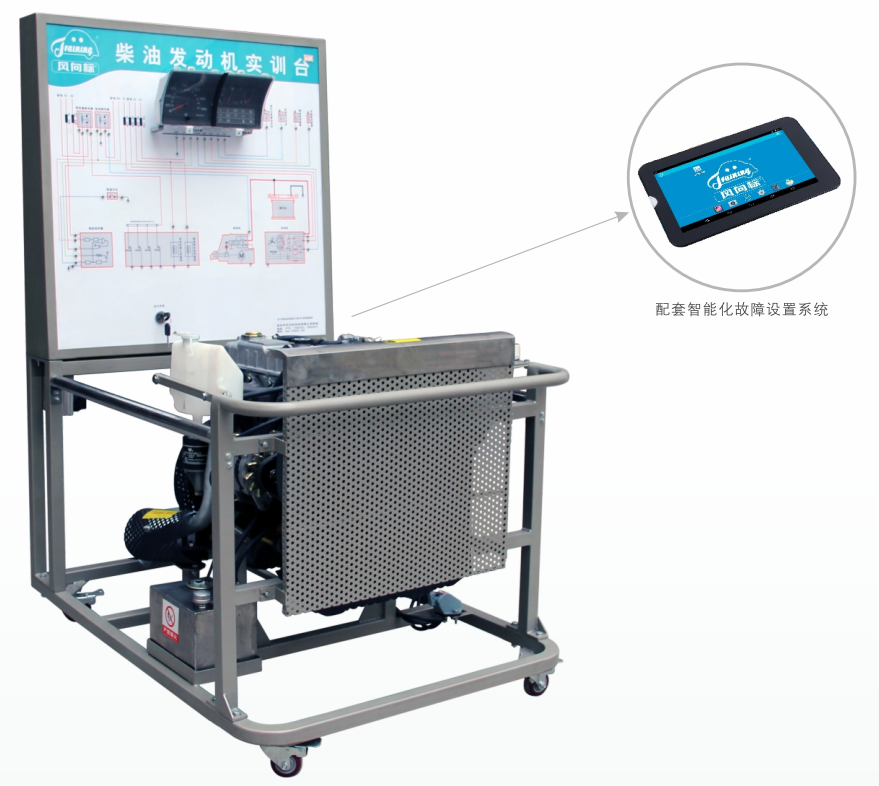

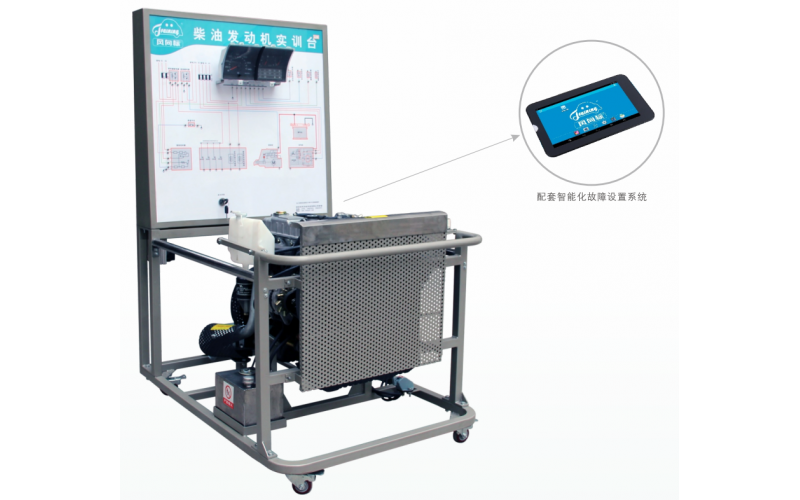

該設備采用普通五十鈴4JB1柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示普通柴油發動機的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。

二、功能特點

1. 真實可運行的普通柴油發動機，充分展示普通柴油發動機的組成結構和工作過程。

2. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖，表面噴涂光油;學員可直觀對照電路圖和柴油發動機實物，認識和分析控制系統的工作原理。

3.實訓臺面板上安裝有汽車儀表，可實時顯示預熱指示燈、水溫、機油壓力燈、充電指示燈等參數變化。

4. 實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、 傳感器等管腳的電信號，如電，阻、電壓、電流、信號等。

5. 實訓臺配備有油門控制裝置， 可方便對發動機加速減速。

6. 實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

7. 實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活， 安全可靠、堅固耐用。

8.配備智能化考核、考試系統V1.0

該系統以安卓（Android）系統與無線網絡（WIFI）為基礎，將智能化故障設置 和老核系統設計成可在任意安卓（Android）系統的智能手機或平板電腦上運行的APP軟件，利用手機或平板電，腦擁有的WIFI組網功能與裝有遠程故障設置控制系統模塊的實訓臺或示教板進行無線通訊，具有如下功能∶

A.權限管理功能; 該系統可設置管理員、教師、學生權限。管理員權限可對系統的ID、密碼、考題范圍等進行管理;教師權限可進行考核試題、學生班級信息、出題及試卷存儲、成績查詢、成績單輸出等功能; 學生權限可進行學生信息管理、答題等功能。

B.無線網絡（WIFl）連接∶ 教師和學生的任意安卓（Android）系統的智能手機或平板電腦通過無線網絡（WIFI）與實訓臺或示教板安裝的遠程故障設置控制系統模塊連接，組成無線局域網，具有兩種組網模式∶

◆熱點模式∶ 當遠程故障設置控制系統模塊運行為熱點模式時，用戶可用打開了WIFI功能的任意安卓（Android）系統的智能手機或平板電腦直接搜索到該系統模塊的SSID并連接，無需通過無線路由器， 多個智能設備均可直接連接到遠程故障設置控制系統模塊，此模式適合單個實訓考核項目 管理。

◆終端模式∶ 當遠程故障設置控制系統模塊運行為終端模式時，自動連接到預先設置好的WIFI路由器，移動終端用戶可連接到同一局域網的路由器，然后在智能化故障設置和考核系統App軟件上搜索該系統模塊的IP并連接，此模式適合多個實訓考核項目管理。

C.故障設置功能∶ 智能化故障設置和考核系統App軟件可設置多種故障類型，如∶ 信號短路、對高短路、對地短路、信號反接、接觸不良、偶發故障等。App軟件設置故障并傳送到遠程故障設置控制系統模塊后， 實訓臺或示教板會出現相應故障，學生可通過相關檢測設備對實訓臺或示教板出現的故障現象進行診斷檢測，從而達到實訓和考核目的。

D.實訓臺或示教板信息管理∶ 遠程故障設 置控制系統模塊支持SD卡傳輸設備信息并存儲，方便對設備信息、考題、學生信息進行管理。

E.考核模式∶該系統具備三種考核模式

◆實訓模式∶ 可選中單個或多個故障點及故障類型進行設置，實訓臺或示教板即出現相應故障， 當退出該模式時，設備即自動恢復正常狀態，適合教師進行實訓講解時使用。

◆多人考核模式∶可同時接入最多50名學生進行考核，可設置試卷考試時間及分值，且可調用存儲的試題或新編試題生成試卷，實訓臺或示教板即出現相應故障后，學生按檢測流程進行診斷檢測和答題，學生答題后系統不會對設備故障進行自動恢復，適合小組考核或練習。

◆單人考核模式;教師選擇單個學生進行考核，可設置試題考試時間及分值，學生答題后系統自動將正確的故障點將恢復正常，適合學生技能點考核。

F.成績查詢及成績單導出∶ 教師點擊考試結束或考試時間到后，軟件將自動生成成績單，教師權限可查詢所有學生成績以及每個學生的答題情況， 并可轉換成Excel文檔導出到軟件和SD卡中，方便教師對成績的管理。學生權限可查詢自己的答題情況，并糾正，達到教學目的。

9.配備柴油發動機實訓軟件V1.0。

三、技術參數

1.外形尺寸∶1400X1000X1840mm（長X寬X高）

2. 工作電源∶DC 12V

3. 燃油標號∶依發動機型號

4.油箱容積∶ 10L

5. 工作溫度∶-40℃~+50℃

四、基本配置（每臺）

檢測控制面板，組合儀表，點火開關，普通柴油發動機總成，燃油箱，油門控制裝置，進、排氣管（帶保護罩），水箱（含不銹鋼保護罩），蓄電池，繼電器，電源總開關，智能化故障設置和考核系統，移動臺架（帶自鎖腳輪裝置）
