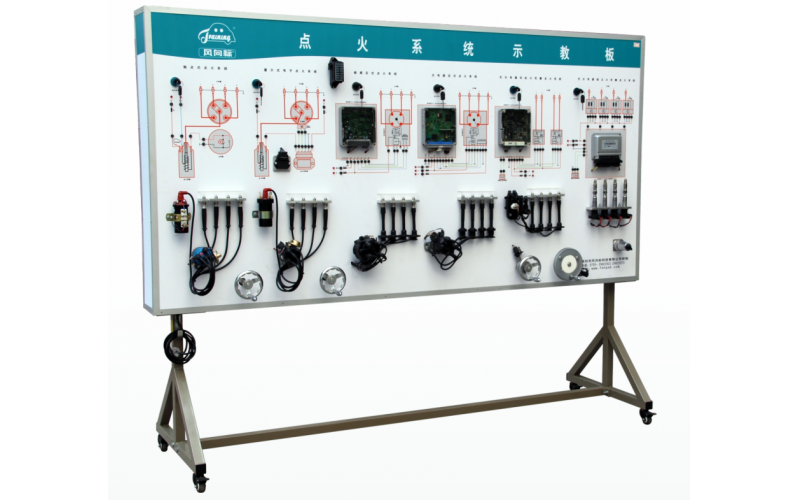

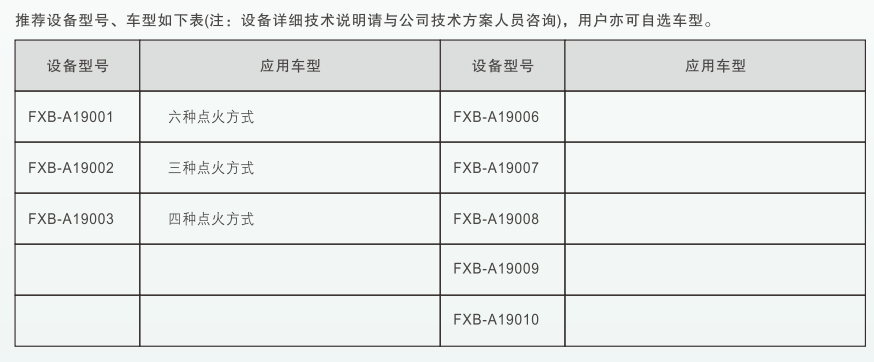

一、產品簡介（注∶以六種點火方式為例）

該設備采用六種典型（即∶觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統、光電感應式點火系統、無分電器分組點火系統和無分電器獨立點火系統）的發動機點火系統的真實部件， 充分展示發動機點 火系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車點火系統理論和維修實訓的教學需要。

二、功能特點

1. 真實可運行的六種典型的發動機點火系統，可充分展示觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統、光電感應式點火系統、無分電器分組點火系統和無分電器獨立點火系統的組成結構和工作過程。

2. 示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪退色的彩色電路圖與工作原理示意圖，表面噴涂光油; 學員可直觀對照電路圖和實物，認識和分析各種點火系統的工作原理。

3. 示教板面板上安裝有檢測端子，可直接在面板上檢測點火系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4. 示教板面板部分采用1.5mm厚模具成型鋁合金框架結構，外形美觀;底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

5. 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

6.配備智能化考核、考試系統V1.0

該系統以安卓（Android）系統與無線網絡（WIFI）為基礎，將智能化故障設置 和考核系統設計成可 在任意安卓（Android）系統的智能手機或平板電腦上運行的APP軟件，利用手機或平板電腦擁有的WIFI組網功能與裝有遠程故障設置控制系統模塊的實訓 臺或示教板進行無線通訊，具有如下功能∶

A.權限管理功能∶該系統可設置管理員、教師、學生權限。管理員權限可對系統的ID、 密碼、考題范圍等進行管理∶ 教師權限 可進行考核試題、學生班級信息、出題及試卷存儲、成績查詢、成績單輸出等功能; 學生權限可進行學生信息管理、答題等功能。

B.無線網絡（WIFI）連接; 教師和學生的任意安卓（Android）系統的智能手機或平板電腦通過無線網絡（WIFI）與實訓臺或示教板安裝的遠程故障設置控制系統模塊連接，組成無線局域網，具有兩種組網模式;

◆熱點模式;當遠程故障設置控制系統模塊運行為熱點模式時，用戶可用打開了WIFI功能的任意安卓（Android）系統的智能手機或平板電腦直接搜索到該系統模塊的SSID并連接，無需通過無線路由器，多個智能設備均可直接連接到遠程故障設置控制系統模塊，此模式適合單個實訓考核項目管理。

◆終端模式; 當遠程故障設置控制系統模塊運行為終端模式時，自動連接到預先設 置好的WIFI路由器，移動終端用戶可連接到同一局域網的路由器，然后在智能化故障設置和考核系統App軟件上搜索該系統模塊的IP并連接，此模式適合多個實訓考核項目管理。

C.故障設置功能. 智能化故障設置和考核系統App軟件可設置多種故障類型，如∶ 信號短路、對高短路、對地短路、信號反接、接觸不良、偶發故障等。App軟件設置故障并傳送到遠程故障設置控制系統模塊后， 實訓臺或示教板會出現相應故障，學生可通過相關檢測設備對實訓臺或示教板出現的故障現象進行診斷檢測，從而達到實訓和考核目的。

D.實訓臺或示教板信息管理; 遠程故障設 置控制系統模塊支持SD卡傳輸設備信息并存儲，方便對設備信息、考題、學生信息進行管理。

E.考核模式∶該系統具備三種考核模式

◆實訓模式∶ 可選中單個或多個故障點及故障類型進行設置，實訓臺或示教板即出現相應故障，當退出該模式時，設備即自動恢復正常狀態，適合教師進行實訓講解時使用。

◆多人考核模式∶ 可同時接入最多50名學生進行考核，可設置試卷考試時間及分值，且可調用存儲的試題或新編試題生 成試卷，實訓臺或示教板即出現相應故障后， 學生按檢測流程進行診斷檢測和答題， 學生答題后系統不會對設備故障進行自動恢復，適合小組考核或練習。

◆單人考核模式.教師選擇單個學生進行考核， 可設置試題考試時間及 分值，學生答題后系統自動將正確的故障點將恢復正常，適合學生技能點考核。

F.成績查詢及成績單導出; 教師點擊考試結束或考試時間到后，軟件將自動生成成績單，教師權限可查詢所有學生成績以及每個學生的答題情況，并可轉換成Excel文檔導出到軟件和SD中，方便教師對成績的管理。學生權限可查詢自己的答題情況，并糾正，達到教學目的。

7.配備發動機點火系統實訓軟件V1.0。

三、技術參數

1.外形尺寸∶2400×700× 1900mm（長×寬×高）

2.外接電源∶ AC 220V± 10% 50Hz

3.工作電壓∶DC 12V

4.工作溫度∶-40℃～＋50℃

四、基本配置（每臺）

檢測控制面板，觸點式點火系統，霍爾式電子點火系統，磁感應式點火系統，光電感應式點火系統，無分電器分組點火系統，無分電，器獨立點火系統，手搖驅動機構，曲軸位置傳感器及信號輪，智能故障設置和考核系統，移動臺架（帶自鎖腳輪裝置）
