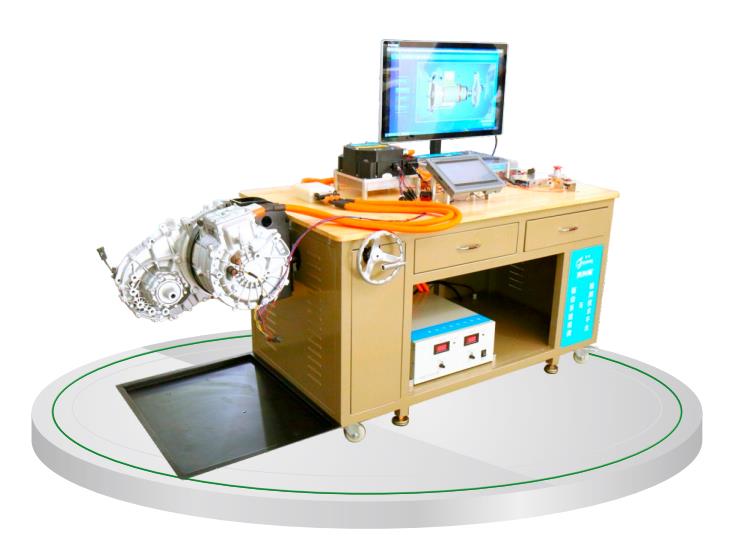

本實訓平臺新能源汽車驅動電機及控制系統，配套整車電機控制器及高壓配電箱，可實現永磁同步電機的運行狀態演示及常規信號檢測。能進行變速箱組件的拆裝和機械檢修，驅動電機的空轉檢查，冷態絕緣電阻檢測，繞組短路檢查，繞組斷路檢查，旋變傳感器繞組阻值檢查，電機繞組溫度傳感器阻值檢查等實訓項目。主要由動力總成實訓臺、電機控制系統、上位機智能信息采集檢測系統、驅動能量供給平臺、三相高壓連接線纜、低壓通信連接線纜等重要部件組成。配備驅動系統資源包，適用于新能源汽車電驅動系統驅動電機測試檢測，教學培訓、實訓考核、技能鑒定。

1.電機類型為主流電動車常用的三相永磁交流同步電機，電機正常運行時，可借助示波器測量三相電的相位與旋變傳感器的信號。

2.要有便于電機與變速箱的分離以及變速箱360°任意翻轉機構，使動力總成拆裝輕便快捷。

3.電機低壓控制信號輸入及輸出插頭采用新能源原車低壓信號插頭，最大程度上貼合實車部件教學。

4.可借助萬用表完成定子繞組相間電壓信號檢測。

5.配有電機三相電壓信號、電機旋變信號檢測點，便于借助示波器等設備對該信號波形進行診斷與分析。

6.選用高壓供電電源，輸入電壓AC220V+10% ，輸出穩壓值不小于72VDC，帶輸入過載斷路保護，輸出過壓保護，輸出過流保護，輸出短路保護等功能，同時由VCU整車控制器檢測電壓電流，保證了系統使用的安全性。

7.平臺配有電機線接口、電機旋變傳感器接口及地線接口，可方便連接智能電機控制器為電機供電。

8.VCU整車控制器控制上電過程，具備預充電壓檢測和高玉互鎖檢測功能，可實時檢測上電過程預充電阻兩端電壓。通過觸摸顯示屏能控制系統的上電\下電，控制器上電(下電、控制器啟動/停止、永磁同步電機正轉/反轉、永磁同步電機加速/減速;實時監測輸入電壓電流和繼電器吸合等工作狀態。

9.選用的主流純電動永磁同步電機與控制器連接高壓電纜線分為兩段，一端與永磁同步電機U/V/W高壓接口固定連接插頭與原車相同;另一端與電機控制器連接，中間增加高壓快接插頭，插頭帶高壓互鎖，斷開高壓互鎖連接回路，整個系統斷電，便于高壓互鎖回路控制教學。

10.檢測面板采用亞克力材質，表面經特殊工藝噴涂底漆處理;裝配具有保護功能的檢測端子，檢測端子名稱采用白色字體絲印。

11.配套新能源汽車驅動系統教學資源包軟件V1.0;以三維動畫講解主流新能源車驅動電機總成結構組成和控制原理。
